在现代自动化系统中，PLC(可编程控制器)负责“控制逻辑”，而HMI(人机界面)负责“人机交互”。

　　两者就像工业现场的“大脑”和“面孔”——PLC在后台默默执行控制任务，HMI则让操作人员轻松观察和操作设备。

　　那它们究竟是如何实现联动控制的?

　　一、PLC与HMI的角色分工

　　在自动化系统中，PLC和HMI各司其职，但密不可分：

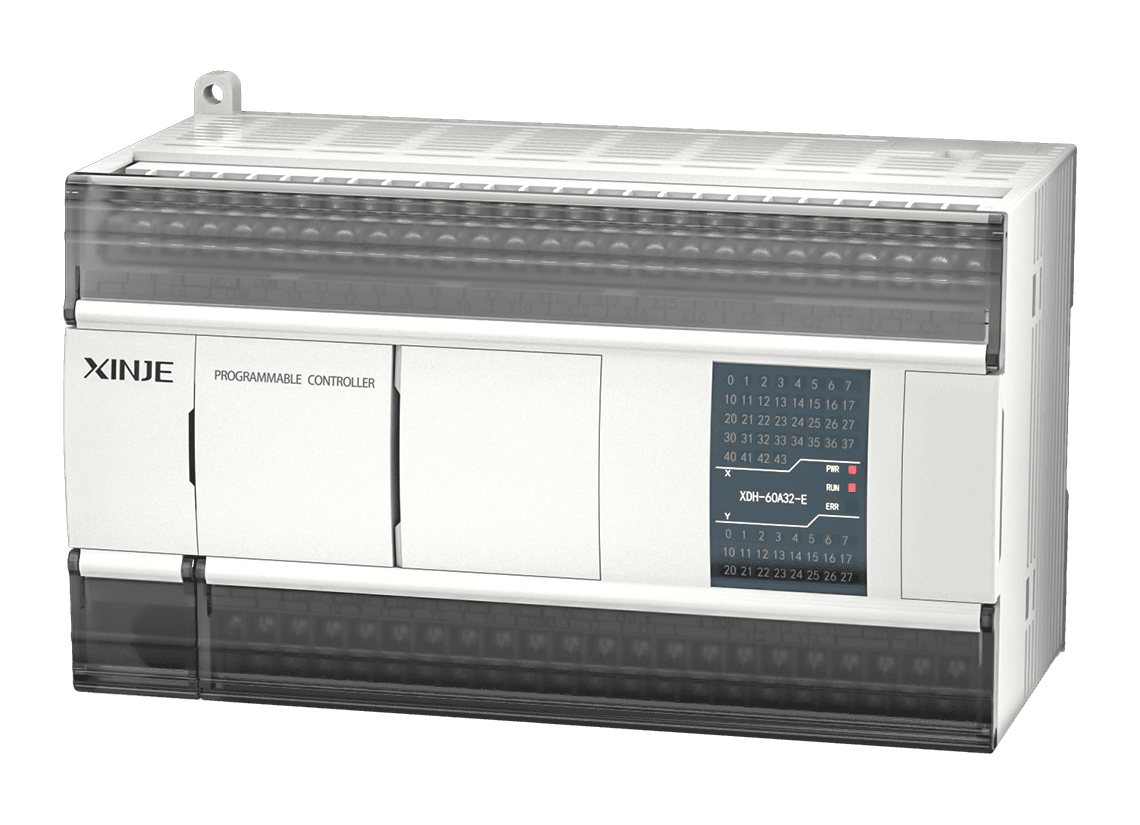

　　PLC：负责接收传感器信号、逻辑判断、输出执行命令，是整个系统的核心控制单元。

　　HMI：通过触摸屏、按钮、图形画面与PLC进行数据交互，实现参数显示、指令输入、报警查看等功能。

　　可以理解为：

　　PLC做决定，HMI来呈现。

　　HMI不直接控制设备，它只是PLC的“可视化窗口”。

　　二、实现联动控制的基本原理

　　PLC与HMI的通信，本质上是数据交换。

　　两者通过一条通信线(或网络)连接，使用相同的通讯协议。HMI读取PLC内部寄存器(如数据寄存器、输入输出状态)，并能写入指令或参数，实现互动。

　　举个简单的例子：

　　HMI画面上有一个“启动”按钮;

　　当操作员点击后，HMI将“1”写入PLC指定地址;

　　PLC程序检测到该地址变化，执行电机启动指令;

　　电机运行信号再通过PLC反馈至HMI，画面上显示“运行中”。

　　整个过程如同一次对话：

　　HMI发出请求 → PLC响应执行 → PLC反馈状态 → HMI实时显示。

　　三、常用的通信方式

　　PLC与HMI之间的通信方式主要包括以下几种：

　　1. 串口通信(RS232 / RS485)

　　这是传统且最常用的连接方式，尤其适用于小型设备。

　　RS232点对点连接，距离短;

　　RS485支持多点通信，距离可达上百米，适合多设备联网。

　　2. 以太网通信(Ethernet)

　　现代PLC与HMI普遍支持以太网接口。

　　它速度快、抗干扰能力强、接线简洁，可实现远程监控和数据共享。

　　适合中大型自动化系统。

　　3. 工业总线与专用协议

　　如 Modbus RTU/TCP、Profibus、Profinet、EtherNet/IP 等。

　　不同品牌PLC和HMI之间往往通过这些标准协议实现兼容通信。

　　四、PLC与HMI联动控制的实现步骤

　　1. 确定通信方式与协议

　　根据设备型号选择通信方式，比如西门子PLC多用Profinet或MPI，三菱PLC多用RS485或以太网Modbus。

　　2. 设置PLC通信参数

　　在PLC中配置通信口、波特率、设备地址等参数，同时定义要与HMI交互的寄存器或变量地址(如D区、M区、Y输出等)。

　　3. 在HMI中建立PLC连接

　　在HMI软件中选择对应PLC品牌与型号，配置通信口号、协议及波特率，确保参数一致。

　　4. 画面设计与变量绑定

　　在HMI的画面编辑界面中，创建按钮、开关、数值显示、报警窗口等对象，并绑定对应的PLC地址变量。

　　5. 联机测试

　　将PLC与HMI连接后，下载程序并运行。

　　点击HMI按钮是否能控制设备动作，状态显示是否实时更新，若通信正常，即实现联动控制。
