概述

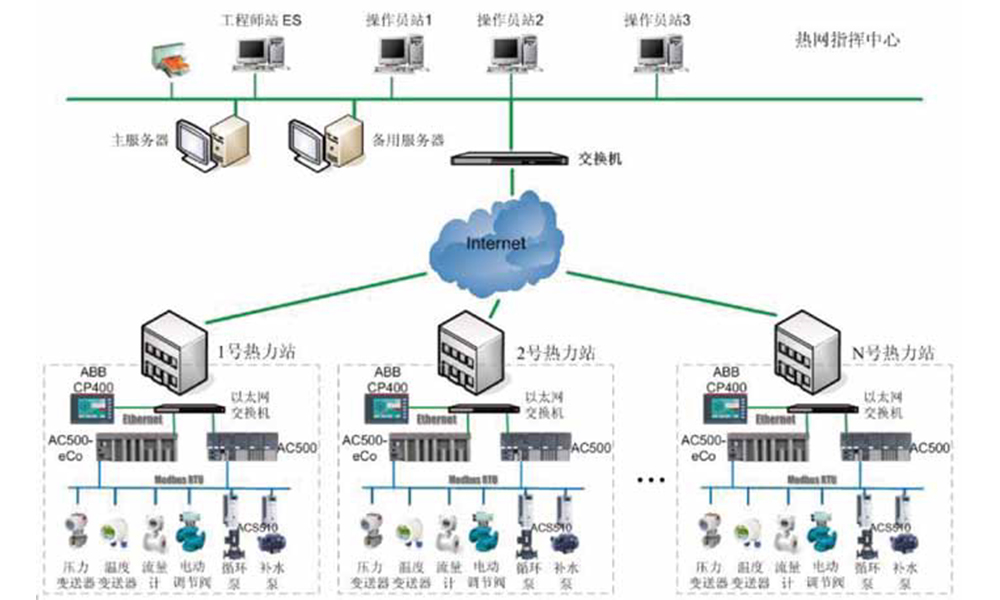

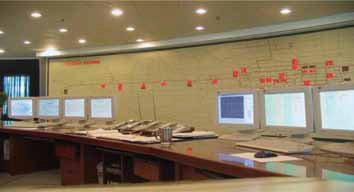

内蒙古包头市青山区的热网建设中已大量应用了城市集中供热计算机监控系统，使热网的管理调度实现了智能化。整个系统主要分为两大部分，即现场监测子站和中央调度中心。热网监测子站多由PLC和GPRS/CDMA无线DTU组成，中心站安组态软件，拥有宽带固定IP地址或固定域名，通过远程连接服务器实现并发数据采集,最多可连接1000个远程站点。中央调度监控中心由中心站服务器和多台客户端组成，服务器负责采集和处理各个远程监测子站的数据，客户机通过B/S，C/S方式显示画面，查询报表、趋势、报警等。

已经解决的问题

-一次网回路控制中主要的参考对象为热力站一、二次网供回水温度；一次网控制的对象为一次网调节阀；控制目的为提供热力站必须的供暖热量。

-在热力站循环泵控制中，可以采用供回水温差结合供回水压差控制的方式，实现小流量大温差的运行模式。这种调整可以起到节约电能及热能的效果。

-二次网的补水控制采用的是定压控制，补水泵的转速根据当前压力与目标压力的差值均匀调整，从而避免补水泵在启动和停止时对二次网系统的冲击。

-在现场人机界面上，可以通过操作面板任意调节系统所需的各种运行状态，例如：一、二次网供回水温度及温差，变频器最大最小运行频率等。

-通过PLC实时采集换热站各运行参数，如：换热器的出水回水温度和压力、回水电动调节阀开度、水泵和电动调节阀运行状态等。

解决方案

编号 产品名称 产品型号 数量

1 AC500-eCo PLC PM554-T-ETH 1

2 输入 / 输出可设置模块 DC522 1

3 模拟量输入 / 输出模块 AX521 1

4 变频器 ACS510 2

5 5.7 英寸触摸屏 CP430T-ETH 1

客户得到的益处

-实现换热站无人值守，提高自动化监控水平，降低人员成本

-实现热平衡计量，提高热效率 30%以上
